Pe marginea unui drum de câmp, jalonul pare un obiect modest. Stă sprijinit de portbagaj, cu vârful metalic încă murdar de pământ și cu receptorul GNSS prins sus, ca o mică farfurie albă care așteaptă cerul. Lângă el, controllerul clipește, iar bula din nivelă se mișcă puțin, neliniștită, până când mâna omului o aduce la centru.
Așa începe, de multe ori, o măsurătoare topografică modernă. Nu cu un gest spectaculos, ci cu o aliniere atentă între pământ, un baston reglabil și sateliții care trec, nevăzuți, deasupra noastră. Jalonul telescopic este tocmai piesa care ține toate acestea împreună.
Întrebarea pare simplă: cum funcționează un jalon telescopic pentru GPS topografic? Răspunsul cere puțină răbdare, fiindcă acest instrument nu funcționează singur, ca un aparat electronic. El funcționează prin precizie mecanică, prin geometrie și prin felul în care îl folosește omul din teren.
Jalonul nu măsoară, dar fără el măsurătoarea nu stă în picioare
Un jalon telescopic nu calculează coordonate și nu vorbește cu sateliții. Nu are procesor, nu are antenă proprie și nu face magie ascunsă în interior. Rolul lui este mai simplu și, tocmai de aceea, mai important decât pare: ține receptorul GPS sau GNSS exact deasupra punctului pe care vrem să îl măsurăm.
Când un topograf pune vârful jalonului pe un cui, pe un țăruș, pe colțul unei fundații sau pe marginea unui capac de canal, el spune, în limbajul terenului: aici este punctul. Receptorul de sus nu vede vârful metalic, nu simte asfaltul și nu știe singur unde este semnul de pe sol. El primește semnale de la sateliți și determină poziția antenei sale.
Aici intră jalonul în scenă. El creează o legătură verticală între punctul de pe sol și antena receptorului. Dacă această legătură este dreaptă, stabilă și corect măsurată, coordonata obținută are sens.
Sincer să fiu, tocmai această simplitate îl face ușor de subestimat. Mulți se uită întâi la receptor, la abonamentul NTRIP, la precizia RTK sau la softul din controller. Jalonul rămâne în mână, ca o unealtă banală, deși o eroare mică aici poate strica o zi întreagă de măsurători.
De ce i se spune telescopic
Cuvântul telescopic vine din felul în care corpul jalonului se prelungește. Are două sau mai multe segmente care culisează unul în altul, cam ca un trepied foto mai robust sau ca o antenă veche de radio. Când ai nevoie de o anumită înălțime, desfaci clemele, ridici segmentul interior și îl blochezi la valoarea dorită.
În teren, înălțimile folosite frecvent sunt în jur de 1,80 m sau 2,00 m, deși modelele pot avea intervale diferite. Unele jaloane au blocaje rapide la aceste valori, tocmai pentru că se repetă des în lucrările GNSS. Nu vrei să pierzi timp la fiecare punct, măsurând cu ruleta de parcă ai monta mobilier.
Telescoparea ajută și la transport. Un jalon de doi metri ar fi incomod în mașină, în lift, printre garduri sau prin pădure. Strâns, devine mai scurt și mai ușor de manevrat, iar desfăcut oferă înălțimea necesară pentru ca receptorul să aibă vizibilitate bună spre cer.
Aici se vede o mică înțelepciune a instrumentului bun. El nu este făcut doar pentru precizie pe hârtie, ci și pentru omul care merge cu el în noroi, printre utilaje, peste rigole și pe lângă câini care latră din curți. O piesă bună se simte în mâini înainte să se vadă în raport.
Părțile unui jalon telescopic
Un jalon telescopic are un corp principal, de obicei din aluminiu, fibră de carbon sau fibră de sticlă. Aluminiul este rezistent și accesibil, dar poate fi mai greu și uneori mai rece la atingere în zilele de iarnă. Carbonul este mai ușor și mai rigid, însă costă mai mult și trebuie tratat cu grijă.
La capătul de jos se află vârful. Acesta intră ușor în pământ sau se așază pe semnul măsurat, iar forma lui contează mai mult decât pare. Un vârf tocit alunecă pe beton, sare de pe cui și obligă operatorul să corecteze mereu poziția.
La partea de sus se află filetul pe care se montează receptorul GNSS, de regulă un filet standard de 5/8 inch, întâlnit des în topografie. Pe acest filet se poate prinde direct receptorul, un adaptor rapid sau o prismă, dacă jalonul este folosit și cu stație totală. Compatibilitatea aceasta face ca același jalon să circule prin mai multe tipuri de lucrări.
Pe corp se găsesc gradații, exprimate în metri și centimetri. Ele arată înălțimea la care este ridicat jalonul sau ajută la verificarea acesteia. Pe lângă gradații, apar clemele sau sistemele de blocare, care țin segmentul mobil fix după reglaj.
Un detaliu mic, dar esențial, este nivela circulară. Acea bulă mică, prinsă pe suportul lateral, îi arată operatorului dacă jalonul este vertical. Dacă bula nu stă în centru, receptorul nu mai este exact deasupra punctului de pe sol.
Ce face receptorul de sus și ce face jalonul de jos
Receptorul GNSS, pe care mulți îl numesc încă GPS topografic, primește semnale de la constelații de sateliți. În practică, nu vorbim doar despre GPS, ci și despre Galileo, GLONASS, BeiDou și alte sisteme, în funcție de receptor. Totuși, în limbajul de șantier, expresia GPS topografic a rămas scurtă și comodă.
Receptorul calculează poziția antenei sale. Mai exact, poziția se raportează la un punct intern al antenei, numit adesea centru de fază. Acest punct nu este vârful jalonului și nici neapărat partea de jos a receptorului.
De aceea, controllerul trebuie să știe înălțimea antenei. Operatorul introduce în soft cât măsoară distanța de la vârful jalonului până la reperul cerut de echipament, de pildă baza receptorului, baza adaptorului rapid sau alt punct definit de producător. Softul aplică apoi corecțiile interne și aduce coordonata de la antenă la punctul de pe sol.
Asta este ideea centrală. Sateliții ajută receptorul să afle unde este antena, iar jalonul, dacă este vertical și corect setat, spune unde este punctul aflat dedesubt. Între cele două nu încape neglijență.
Înălțimea jalonului, o cifră mică și o consecință mare
În controller, câmpul pentru înălțimea antenei pare nevinovat. Scrii 2,000 m, apeși confirmare și mergi mai departe. Dar acea valoare intră direct în calculul cotei și poate influența și poziția dacă jalonul nu este ținut vertical.
Dacă înălțimea reală este 2,00 m, dar în soft rămâne 1,80 m, diferența de 20 cm nu dispare. Ea intră în rezultat. Poate că pe planul de situație nu se vede imediat, dar când ajungi la cote, volume, rigole, platforme sau fundații, eroarea capătă greutate.
Am văzut, în discuții între oameni de teren, cât de repede se schimbă tonul când cineva întreabă: ce înălțime ai avut setată? E o întrebare scurtă, dar poate lămuri multe. Uneori nu receptorul a greșit, nu rețeaua a căzut, nu sateliții au fost de vină, ci o valoare uitată din lucrarea precedentă.
Jalonul telescopic ajută tocmai pentru că poate fi blocat la valori cunoscute. Dacă îl fixezi la 2,00 m și verifici că softul are aceeași valoare, elimini o sursă mare de încurcătură. Nu câștigi doar precizie, câștigi liniște.
Verticalitatea: bula aceea mică nu este decor
Nivela circulară de pe jalon este una dintre cele mai discrete piese din tot ansamblul. O privești în treacăt, uneori cu coada ochiului, în timp ce controllerul cere să stai nemișcat. Dar bula aceea decide dacă antena este exact deasupra vârfului sau puțin într-o parte.
Un jalon înclinat mută antena lateral față de punct. La doi metri înălțime, o înclinare de numai un grad poate însemna aproximativ trei centimetri și jumătate abatere pe orizontală. Nu pare mult la prima vedere, dar în cadastru, trasare sau control de execuție, câțiva centimetri pot schimba un răspuns.
Mai neplăcut este că eroarea nu arată mereu la fel. Dacă jalonul se înclină spre nord la un punct și spre sud la altul, măsurătorile capătă un fel de zgomot greu de explicat. Datele par vii, dar nu într-un sens bun.
De aceea operatorii cu experiență nu se grăbesc chiar în ultimele secunde. Aduc bula în centru, își așază picioarele bine, țin jalonul relaxat, dar ferm, și lasă receptorul să înregistreze. Pare un ritual mărunt, însă topografia este plină de astfel de ritualuri mărunte care țin lucrurile drepte.
Cum lucrează jalonul într-un sistem RTK
În lucrările topografice actuale, jalonul este folosit adesea cu un receptor GNSS rover într-un sistem RTK. Pe scurt, un receptor fix, numit bază, sau o rețea de stații permanente transmite corecții către receptorul mobil. Receptorul mobil este cel purtat pe jalon.
Când roverul primește corecțiile potrivite, el poate ajunge la precizie centimetrică, în condiții bune de lucru. Controllerul afișează starea soluției, iar operatorul urmărește dacă poziția este stabilă. Când sistemul are soluție FIX, măsurătoarea inspiră mai multă încredere decât atunci când plutește în FLOAT sau rămâne în poziționare simplă.
Jalonul nu produce aceste corecții, dar le pune la lucru în punctul corect. Fără el, receptorul ar ști doar unde se află el însuși, undeva în aer, în mâna omului sau pe o cutie. Cu jalonul, poziția antenei devine poziția punctului de pe teren, printr-o relație geometrică limpede.
Îmi place să mă gândesc la jalon ca la o promisiune verticală. Vârful spune pământ, receptorul spune cer, iar corpul dintre ele trebuie să nu mintă. Dacă promisiunea se rupe, cifrele pot rămâne frumoase pe ecran, dar terenul nu le mai recunoaște.
De ce se folosește o înălțime mai mare
Un receptor GNSS are nevoie de vizibilitate spre cer. Cu cât vede mai bine sateliții, cu atât are șanse mai mari să lucreze stabil. Dacă antena stă prea jos, corpul operatorului, un gard, o mașină, vegetația sau un taluz pot ecrana semnalele.
Ridicarea receptorului la 1,80 m sau 2,00 m ajută la evitarea unor obstacole mici. Nu rezolvă totul, firește. Dacă lucrezi lângă o clădire înaltă, sub copaci deși sau într-un culoar urban îngust, un jalon mai înalt nu transformă terenul într-un câmp deschis.
Totuși, în multe situații obișnuite, acei câțiva zeci de centimetri contează. Receptorul se depărtează de sol, reduce unele reflexii și capătă o vedere mai curată spre sateliți. În același timp, jalonul devine mai sensibil la înclinare, deci avantajul vine la pachet cu responsabilitate.
Aici nu există o rețetă comodă pentru toate locurile. Un jalon prea jos poate pierde semnale, iar unul prea sus poate fi mai greu de ținut perfect vertical. Operatorul caută echilibrul dintre vizibilitate, stabilitate și confort.
Materialele și rigiditatea
Un jalon bun trebuie să fie drept. Pare o frază prea simplă, dar un corp ușor curbat sau un segment care joacă în clemă poate introduce erori mici și încăpățânate. Dacă vârful este pe punct, iar partea de sus se mișcă sau se abate, receptorul nu mai stă unde credem noi.
Aluminiul este des întâlnit pentru că rezistă bine și are un preț rezonabil. Fibră de carbon se simte mai ușoară, mai ales după multe ore în teren, și poate oferi rigiditate bună la greutate mică. Fibră de sticlă apare la anumite modele, cu avantajul unui comportament potrivit în lucrul cu semnale radio și cu o greutate redusă.
Contează și suprafața jalonului. O zonă de prindere cauciucată ajută când mâna transpiră, când plouă sau când porți mănuși. Detaliile acestea nu apar spectaculos în fișa tehnică, dar după cincizeci de puncte măsurate pe vânt, le simți.
Un instrument topografic nu este doar suma toleranțelor din catalog. Este și felul în care rămâne ascultător în teren, când îl strângi, îl ridici, îl lași jos și îl ridici din nou. Uneori precizia începe în palmă.
Clemele și blocajele: partea care nu are voie să cedeze
La un jalon telescopic, clemele sunt paznicii înălțimii. Ele țin segmentul interior la valoarea aleasă și împiedică alunecarea în timpul lucrului. Dacă o clemă nu strânge bine, înălțimea se poate modifica fără să observi imediat.
O alunecare de câțiva milimetri nu pare dramatică. Dar topografia profesională trăiește tocmai din respectul pentru milimetri și centimetri. Azi accepți o mică joacă, mâine te întrebi de ce două măsurători făcute în același loc nu se potrivesc.
Sistemele de blocare rapidă sunt utile fiindcă reduc timpul de reglaj. Când jalonul se fixează clar la 1,80 m sau 2,00 m, operatorul are un reper repetabil. Într-o zi lungă, repetabilitatea este mai valoroasă decât pare dimineața.
Totuși, orice blocaj trebuie verificat. Praful, nisipul fin, noroiul uscat și loviturile pot schimba comportamentul clemei. Un jalon întreținut prost începe să dea semne mărunte înainte să strice măsurători, numai că trebuie să fii atent la ele.
Vârful jalonului și punctul de pe teren
Vârful jalonului este locul în care teoria atinge pământul. El trebuie să se așeze exact pe punctul măsurat. Dacă alunecă, dacă se sprijină pe marginea unui cui sau dacă intră prea mult într-un sol moale, poziția nu mai este aceeași.
Pe asfalt sau beton, operatorul caută adesea un semn mic, o cruce trasată, un cui topografic sau o muchie bine definită. Pe pământ, vârful intră ușor și oferă stabilitate, dar trebuie urmărit să nu se afunde în timpul observației. Pe pietriș, lucrurile pot deveni enervante, fiindcă vârful pare să își aleagă singur locul.
Aici mâna omului încă rămâne decisivă. Poți avea receptor scump, corecții bune și controller modern, dar dacă vârful nu stă pe punct, măsurătoarea descrie altceva. Tehnologia nu repară automat o neatenție de la bază.
De aceea unii topografi privesc mai întâi jos, nu sus. Se asigură că vârful este pe marcaj, apoi verifică bula, apoi controllerul. Ordinea aceasta are o logică a ei, fiindcă punctul de pe teren este motivul pentru care tot sistemul a fost adus acolo.
Controllerul și înălțimea antenei

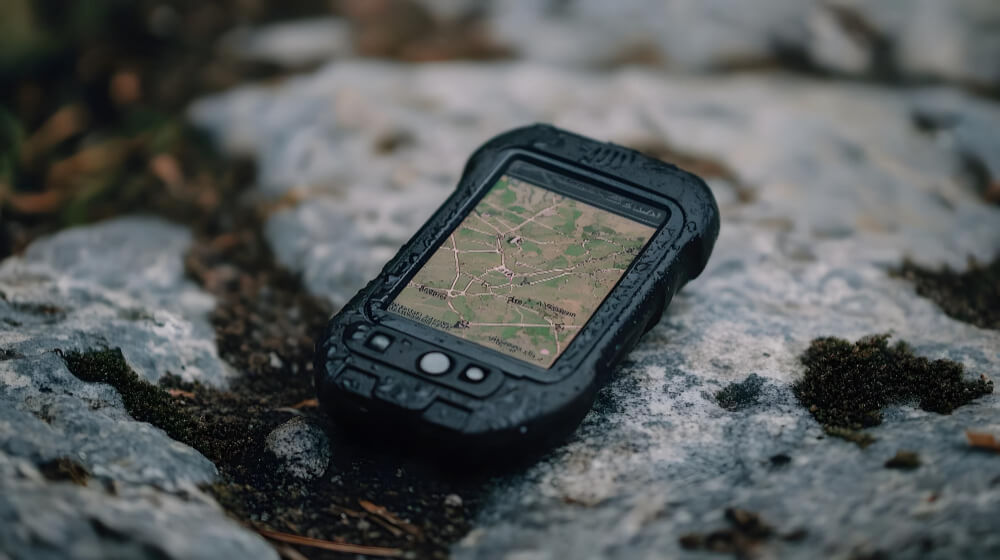

Controllerul este creierul vizibil al lucrării. În el se setează proiectul, sistemul de coordonate, sursa corecțiilor, codurile punctelor și înălțimea antenei. Jalonul telescopic devine util cu adevărat când această înălțime este introdusă corect.
Softurile de teren cer de obicei și metoda de măsurare a înălțimii. Uneori se măsoară până la baza antenei, alteori până la baza adaptorului rapid sau până la un reper fizic specific receptorului. Diferența dintre aceste metode contează pentru că receptorul aplică offseturi interne către centrul real al antenei.
Spus mai omenește, nu ajunge să scrii o cifră bună dacă ai ales reperul greșit. Poți măsura 2,00 m până la baza adaptorului, dar să îi spui softului că ai măsurat până la altă parte. Rezultatul va fi deplasat, iar vina va fi greu de văzut pe moment.
De aceea merită ca echipa să aibă o regulă clară. Același tip de jalon, același adaptor, aceeași metodă de măsurare și aceeași disciplină la schimbarea receptorului. Când lucrurile devin repetitive în mod sănătos, scade riscul de eroare.
Adaptorul rapid și filetul de 5/8 inch
Multe receptoare GNSS se pot înșuruba direct pe jalon. În practică, se folosește adesea un adaptor rapid, care permite montarea și demontarea receptorului fără învârtiri repetate. Este comod și salvează timp, mai ales când muți echipamentul între jalon, trepied și cutia de transport.
Adaptorul adaugă însă o înălțime proprie. Nu este o problemă dacă softul știe acest lucru sau dacă metoda de măsurare este aleasă corect. Devine o problemă când oamenii schimbă adaptorul și păstrează setările vechi din obișnuință.
Filetul standard de 5/8 inch a devenit un fel de limbaj comun între multe instrumente topografice. Pe el se pot prinde receptoare, prisme, adaptoare și alte piese din trusa de teren. Pentru cine cumpără echipamente, compatibilitatea aceasta contează, fiindcă reduce improvizațiile.
Când alegi un jalon, nu te uiți doar la lungime. Te uiți la filet, la calitatea blocajelor, la greutate, la material, la nivelă, la vârf și la modul în care se potrivește cu restul echipamentului. În acest punct, o selecție atentă de accesorii pentru topografie nu este un moft, ci o formă de prevenire a greșelilor.
Ce se întâmplă când jalonul este înclinat
Să luăm o scenă obișnuită. Operatorul stă pe un taluz, cu un picior mai sus și unul mai jos, vântul bate din lateral, iar controllerul tocmai a cerut confirmarea punctului. În grabă, bula rămâne puțin într-o parte.
Receptorul măsoară poziția antenei, care se află acum lateral față de vârf. Softul presupune că jalonul este vertical, fiindcă așa ar trebui să fie. El coboară coordonata pe verticală, dar verticala reală nu trece prin punctul de pe sol.
Rezultatul este un punct ușor mutat. Dacă e vorba despre un detaliu general, poate că diferența nu schimbă mare lucru. Dacă e vorba despre trasarea unui colț de clădire, a unei limite de proprietate sau a unei cote de execuție, lucrurile devin mai serioase.
Tehnologiile moderne cu compensare la înclinare pot ajuta în anumite condiții. Unele receptoare au senzori inerțiali și pot calcula poziția vârfului chiar dacă jalonul nu este perfect vertical. Chiar și acolo, înălțimea antenei și calibrarea corectă rămân cruciale, iar obiceiul de a lucra ordonat nu devine inutil.
Bipodul, prietenul tăcut al măsurătorilor stabile
Când punctele cer observații mai lungi sau când terenul obosește mâna, bipodul devine foarte util. El prinde jalonul și îl ține stabil cu două picioare reglabile. Operatorul nu mai luptă permanent cu vântul, cu greutatea receptorului și cu propria respirație.
Un bipod este aproape indispensabil pentru baze temporare, pentru puncte de control sau pentru măsurători care trebuie repetate cu grijă. În lucrul rapid de detaliu, mulți preferă să țină jalonul în mână, fiindcă se mișcă mai repede. Dar pentru stabilitate, bipodul are o răbdare pe care brațul omului nu o are.
Nu trebuie idealizat nici el. Dacă picioarele bipodului stau pe sol moale sau pe pietre instabile, ansamblul se poate mișca. Stabilitatea nu vine doar din echipament, ci din felul în care îl așezi.
Îmi place această lecție mică a topografiei. Un instrument bun te ajută, dar nu gândește în locul tău. Îți oferă șansa să lucrezi corect, nu garanția că ai lucrat corect.
Jalon telescopic față de jalon fix
Un jalon fix are o lungime constantă. Este simplu, robust și poate fi foarte precis dacă este bine construit. Nu are segmente care culisează, deci are mai puține locuri în care pot apărea jocuri mecanice.
Jalonul telescopic câștigă la flexibilitate. Îl poți regla, transporta mai ușor și adapta la lucrări diferite. Pentru echipele care trec de la ridicări topografice la trasări, de la teren deschis la zone cu obstacole, această flexibilitate contează.
Alegerea nu este una de orgoliu tehnic. Depinde de lucrare, de stilul echipei și de nivelul de precizie urmărit. Un jalon telescopic bun, verificat și blocat corect, poate lucra excelent în majoritatea situațiilor GNSS.
Totuși, dacă segmentul telescopic are joc, dacă gradațiile sunt șterse sau dacă blocajele au îmbătrânit, avantajul se transformă în risc. Ca în multe lucruri practice, nu categoria instrumentului decide totul, ci starea lui reală.
Erorile care apar cel mai des
Prima eroare este uitarea înălțimii din lucrarea anterioară. Ai lucrat ieri cu jalonul la 1,80 m, azi îl ridici la 2,00 m, dar controllerul păstrează vechea valoare. E genul de greșeală care nu face zgomot când se produce.
A doua eroare vine din alegerea greșită a reperului de măsurare. Operatorul știe înălțimea, dar softul crede că ea se referă la alt punct al receptorului. Diferențele acestea par tehnice, însă efectul lor ajunge în coordonate.
A treia eroare este verticalitatea aproximativă. Bula stă aproape de centru, omul se grăbește, receptorul are FIX, iar tentația este să apeși măsurare. Aproape nu înseamnă întotdeauna destul, mai ales când jalonul este înalt.
A patra eroare ține de întreținere. Cleme murdare, vârf slăbit, nivelă decalibrată, filet uzat, segmente care culisează greu sau prea ușor. Fiecare pare un detaliu, dar topografia adună detaliile până când ele devin diferențe în teren.
Cum verifici un jalon înainte de lucru
Înainte să înceapă o zi de măsurători, jalonul merită privit fără grabă. Îl desfaci, verifici dacă segmentele culisează lin și dacă se blochează ferm. Te uiți la gradații, la vârf, la filet și la suportul nivelei.
Nivela circulară trebuie și ea verificată periodic. O bulă care minte este mai periculoasă decât lipsa bulei, fiindcă îți dă încredere falsă. Dacă ai dubii, compari cu un jalon cunoscut bun, cu o metodă de verificare pe verticală sau cu un service autorizat.
Merită verificată și lungimea reală. Nu strică să măsori din când în când cu o ruletă bună distanța dintre vârf și reperul folosit pentru antenă. Gradațiile pot fi citite greșit, iar blocajele pot avea mici decalaje după ani de utilizare.
Această verificare nu are nimic eroic. Durează puțin și nu impresionează pe nimeni. Dar este genul de grijă care se vede mai târziu, când datele se leagă frumos și nu trebuie să te întorci pe teren.
De ce contează sistemul de coordonate, deși vorbim despre jalon
La prima vedere, sistemul de coordonate pare o temă separată. Jalonul este mecanic, coordonatele sunt matematice. În teren însă, ele se întâlnesc în aceeași măsurătoare.
Receptorul GNSS poate lucra cu o bază locală, cu o rețea de stații permanente sau cu corecții prin internet. Controllerul transformă observațiile în coordonate utile pentru proiect. Înălțimea introdusă pentru jalon participă la această transformare.
Dacă sistemul de coordonate este greșit, punctele pot fi deplasate chiar dacă jalonul a fost perfect vertical. Dacă jalonul este greșit setat, punctele pot fi afectate chiar dacă sistemul de coordonate este corect. Precizia nu vine dintr-o singură piesă, ci dintr-un lanț care trebuie să rămână întreg.
Asta e poate partea mai puțin comodă a topografiei moderne. Aparatele au devenit mai inteligente, dar responsabilitatea nu a dispărut. S-a mutat în setări, în verificări și în felul în care operatorul înțelege ce face.
Cum arată o măsurătoare corectă, pas cu pas, fără să o transformăm în listă
Operatorul ajunge la punct și așază vârful jalonului exact pe marcaj. Își caută poziția corpului, astfel încât să nu stea forțat și să poată ține jalonul fără tremur. Apoi privește bula și aduce jalonul la verticală.
În controller, verifică proiectul, starea soluției GNSS, sursa corecțiilor și înălțimea antenei. Dacă jalonul este la 2,00 m, aceeași valoare trebuie să apară în soft, cu metoda corectă de măsurare. Abia apoi începe observația propriu-zisă.
Când receptorul are soluție stabilă, punctul este înregistrat cu codul potrivit. Operatorul nu ridică imediat jalonul dacă observația mai cere câteva secunde. Așteaptă, confirmă, salvează și abia apoi se mută la punctul următor.
Privită din afară, munca pare repetitivă. Pui, centrezi, aștepți, salvezi. Dar în această repetare se construiește calitatea, cam cum o zidărie bună se face din multe gesturi care, luate separat, par banale.
Când jalonul telescopic devine incomod
Sunt și situații în care jalonul telescopic nu se simte ca soluția perfectă. În vegetație deasă, partea de sus se poate agăța de crengi. În vânt puternic, receptorul montat la doi metri devine o mică velă.
În zone cu trafic, trebuie avut grijă la siguranță. Un jalon lung, purtat neatent, poate lovi o mașină, un utilaj sau un coleg. Pe lângă linii electrice, prudența devine obligatorie, mai ales când se lucrează cu materiale conductive sau în spații înguste.
Pe teren foarte accidentat, verticalizarea poate obosi repede. Operatorul stă strâmb, vârful caută aderență, iar bula fuge la fiecare mișcare. Atunci bipodul, o înălțime mai potrivită sau o schimbare de poziție pot face diferența.
Un instrument bun nu elimină judecata. Dimpotrivă, o cere. Îți oferă variante, iar tu alegi varianta care respectă și precizia, și siguranța.
Între precizie și obișnuință
Cea mai mare capcană a jalonului telescopic este obișnuința. După ce îl folosești mult, ai impresia că îl știi. Îl desfaci fără să te uiți, îl blochezi din reflex, introduci înălțimea aproape mecanic.
Obișnuința este bună când devine disciplină. Este periculoasă când devine somn. O singură clemă prinsă pe jumătate, o singură valoare uitată, o singură bulă ignorată pot transforma un instrument precis într-o sursă de eroare.
Topografia are un mod discret de a pedepsi graba. Nu te ceartă pe loc. Îți arată mai târziu, la birou, când punctele nu se închid, când cotele par ciudate sau când terenul refuză să confirme planul.
De aceea, jalonul telescopic trebuie tratat ca parte a instrumentului de măsurare, nu ca simplu suport. Receptorul, controllerul, corecțiile și jalonul formează același sistem. Dacă una dintre piese este tratată superficial, întregul sistem pierde.
Cum alegi un jalon potrivit pentru GPS topografic
Un jalon potrivit trebuie să aibă lungimea necesară pentru lucrările tale obișnuite. Pentru GNSS, un maxim de 2,00 m este foarte folosit, dar contează și lungimea strânsă, mai ales dacă îl transporți des. Un instrument care nu încape bine în mașină ajunge repede zgâriat, lovit sau aruncat unde nu trebuie.
Greutatea trebuie privită realist. Un jalon mai greu poate părea mai solid, dar după ore întregi devine obositor. Unul foarte ușor este comod, însă trebuie să rămână rigid și stabil.
Verifică sistemul de blocare. Clemele trebuie să fie ferme, ușor de folosit și rezistente la praf. Dacă simți joc între segmente încă de la început, nu te baza că terenul va fi mai iertător decât magazinul.
Nivela trebuie să fie vizibilă și bine protejată. Gradațiile trebuie să fie clare. Vârful trebuie să fie înlocuibil sau măcar suficient de solid pentru tipul de teren pe care lucrezi des.
În final, compatibilitatea cu receptorul și adaptoarele tale este esențială. Un jalon bun, dar nepotrivit cu restul echipamentului, te împinge spre improvizații. Iar improvizațiile au talentul de a apărea în rapoarte sub formă de erori.
Întreținerea, partea fără glorie
După teren, jalonul ar trebui curățat. Noroiul uscat intră în cleme, praful fin se așază pe segmente, iar umezeala poate afecta în timp piesele metalice. O lavetă și câteva minute pot prelungi viața instrumentului.
Nu e bine să fie trântit în portbagaj sub trepiede, baterii și cutii grele. Loviturile pot deforma segmentele sau pot deregla nivela. Uneori o deformare abia vizibilă este suficientă ca jalonul să nu mai fie drept.
Filetul trebuie protejat. Dacă se uzează sau se lovește, receptorul nu se mai prinde corect. Un receptor scump montat pe un filet compromis este o imagine care ar trebui să neliniștească pe oricine.
Periodic, merită strânse șuruburile suportului de nivelă, verificat vârful și testate blocajele. Nu e nevoie de ceremonie. Doar de consecvență.
Ce înseamnă, până la urmă, că funcționează
Un jalon telescopic funcționează bine atunci când reușește să facă trei lucruri fără să atragă atenția. Ține receptorul la înălțimea corectă, îl păstrează vertical deasupra punctului și rămâne stabil până când măsurătoarea este salvată. Tot restul pornește de aici.
Dacă vrem să fim foarte preciși, jalonul nu este un instrument de măsurare în sine, ci o parte dintr-un sistem de măsurare. Dar în teren granița aceasta devine mai puțin importantă. Fără jalon, receptorul nu știe să coboare singur din cer pe cuiul din asfalt.
Funcționarea lui este o combinație de mecanică simplă și disciplină omenească. Segmentele telescopice stabilesc înălțimea, clemele o fixează, nivela arată verticalitatea, vârful definește punctul, iar filetul ține receptorul. Operatorul le aduce pe toate într-un singur gest coerent.
Mi se pare frumos, într-un fel tăcut, că un obiect atât de simplu stă între sateliți și proprietăți, între proiecte și fundații, între hărți și pământ. Nu face calcule spectaculoase. Doar stă drept, iar uneori asta este exact ce trebuie.
O privire finală din teren
Când ridici jalonul de pe ultimul punct al zilei, rămâne pentru o clipă urma vârfului în pământ. Pe ecran, punctul are nume, cod, coordonate și cotă. În teren, el a fost mai întâi o atingere precisă între metal și sol.
Așa funcționează, în esență, un jalon telescopic pentru GPS topografic. Nu prin complexitate ascunsă, ci printr-o verticală bine păstrată. Între mâna care centrează bula și antena care ascultă sateliții, precizia își găsește drumul ei îngust.
Iar când totul este reglat cum trebuie, instrumentul dispare din atenție. Rămâne doar punctul, liniștit, acolo unde trebuia să fie.
